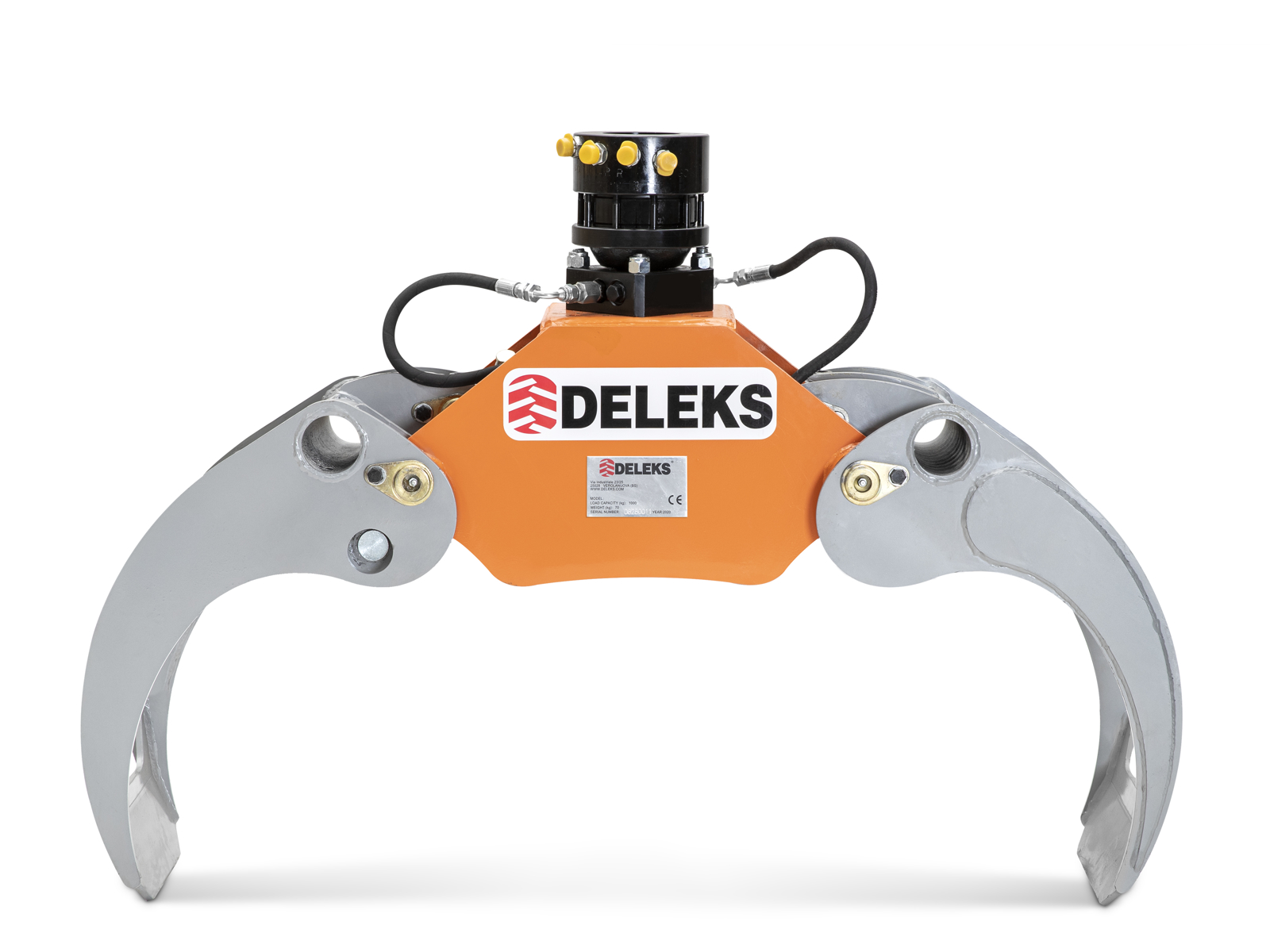

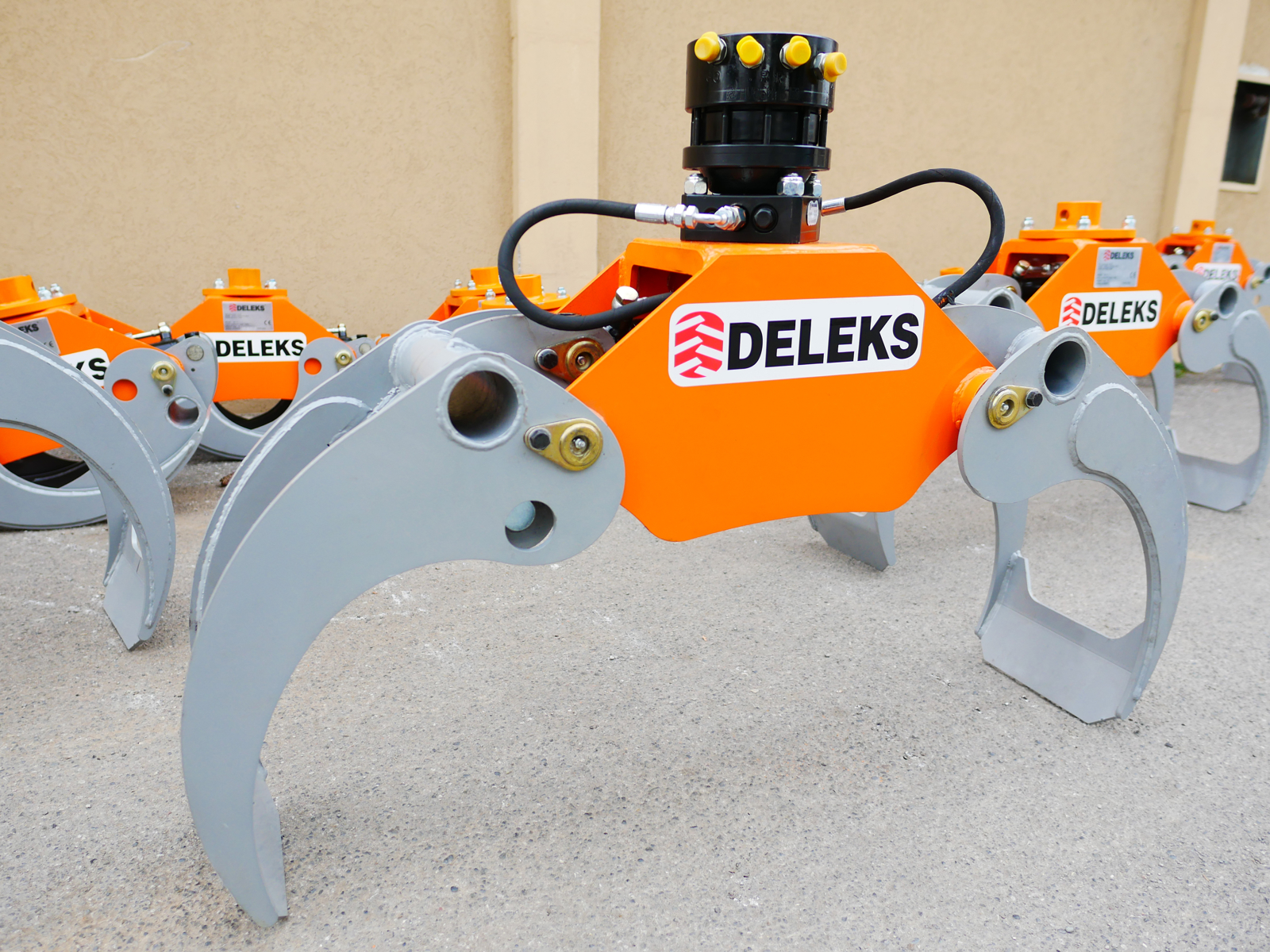

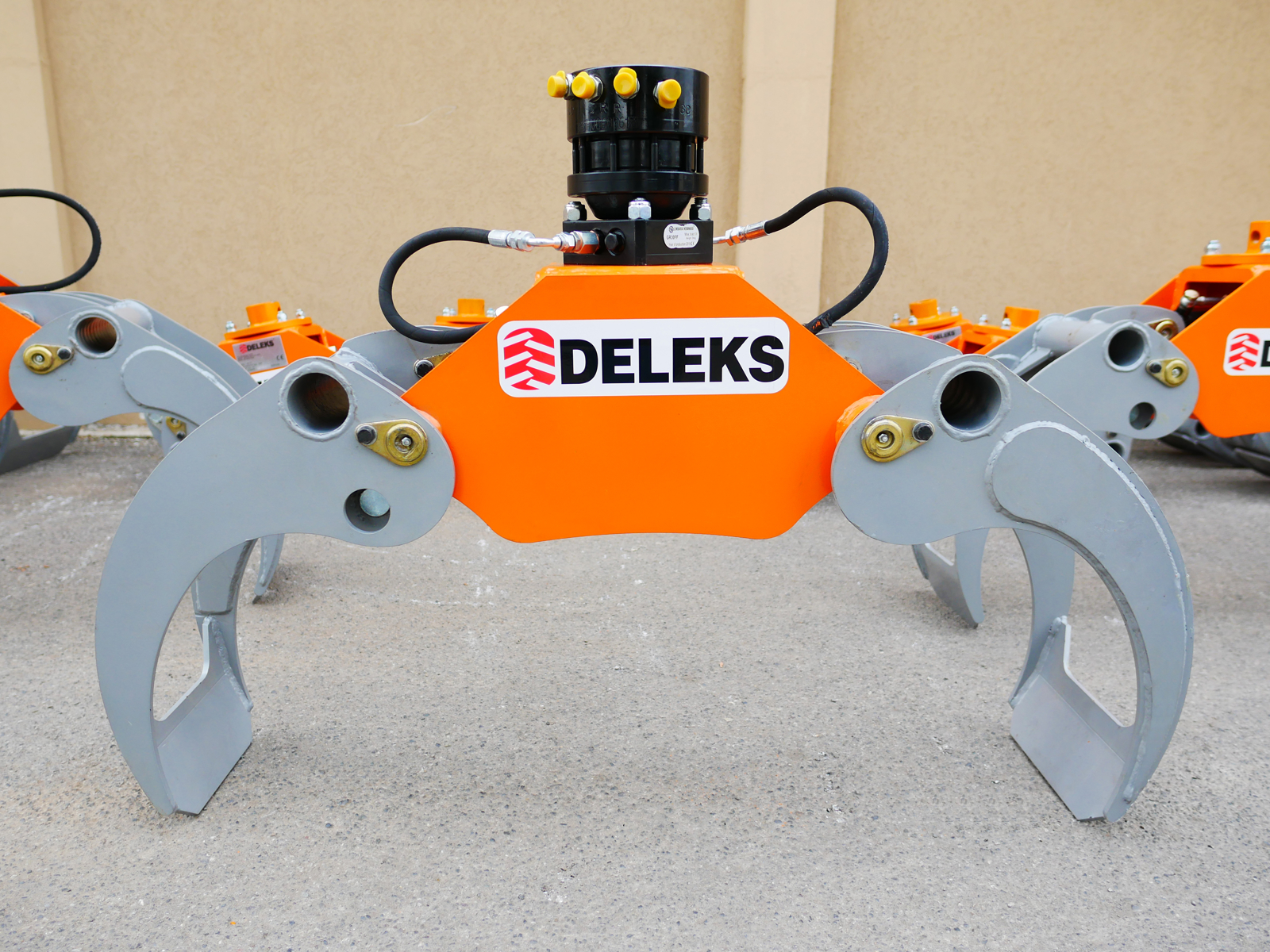

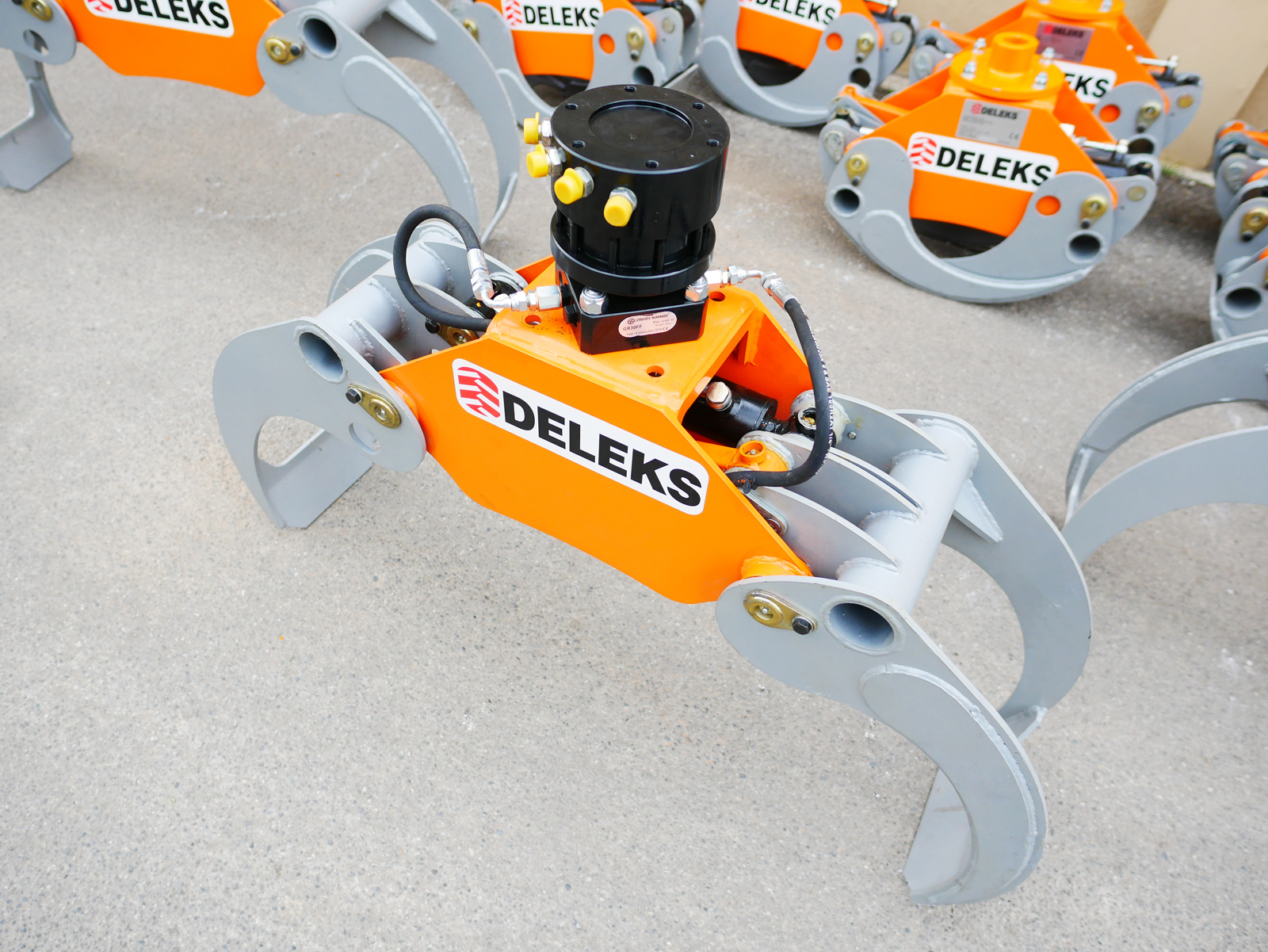

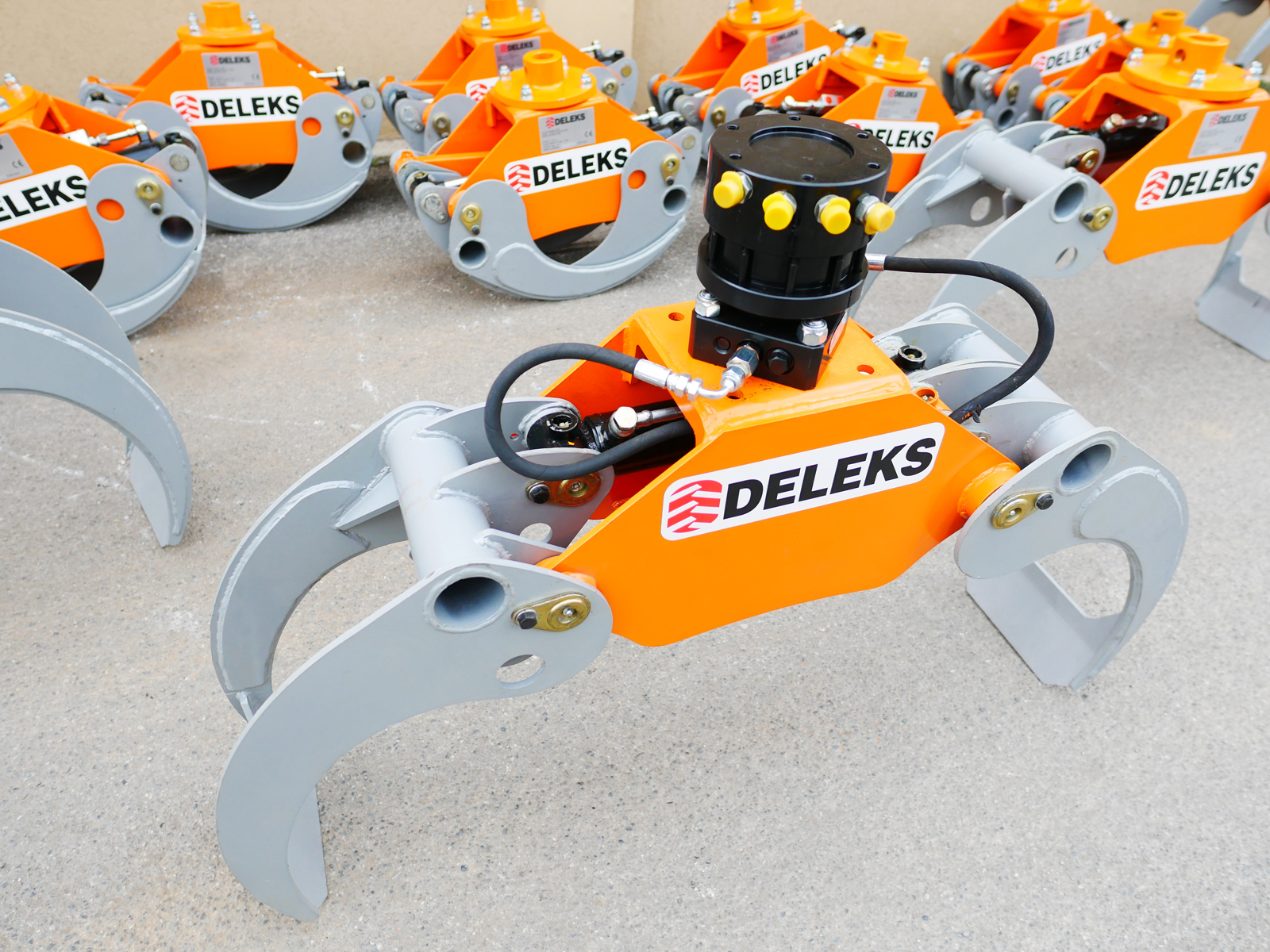

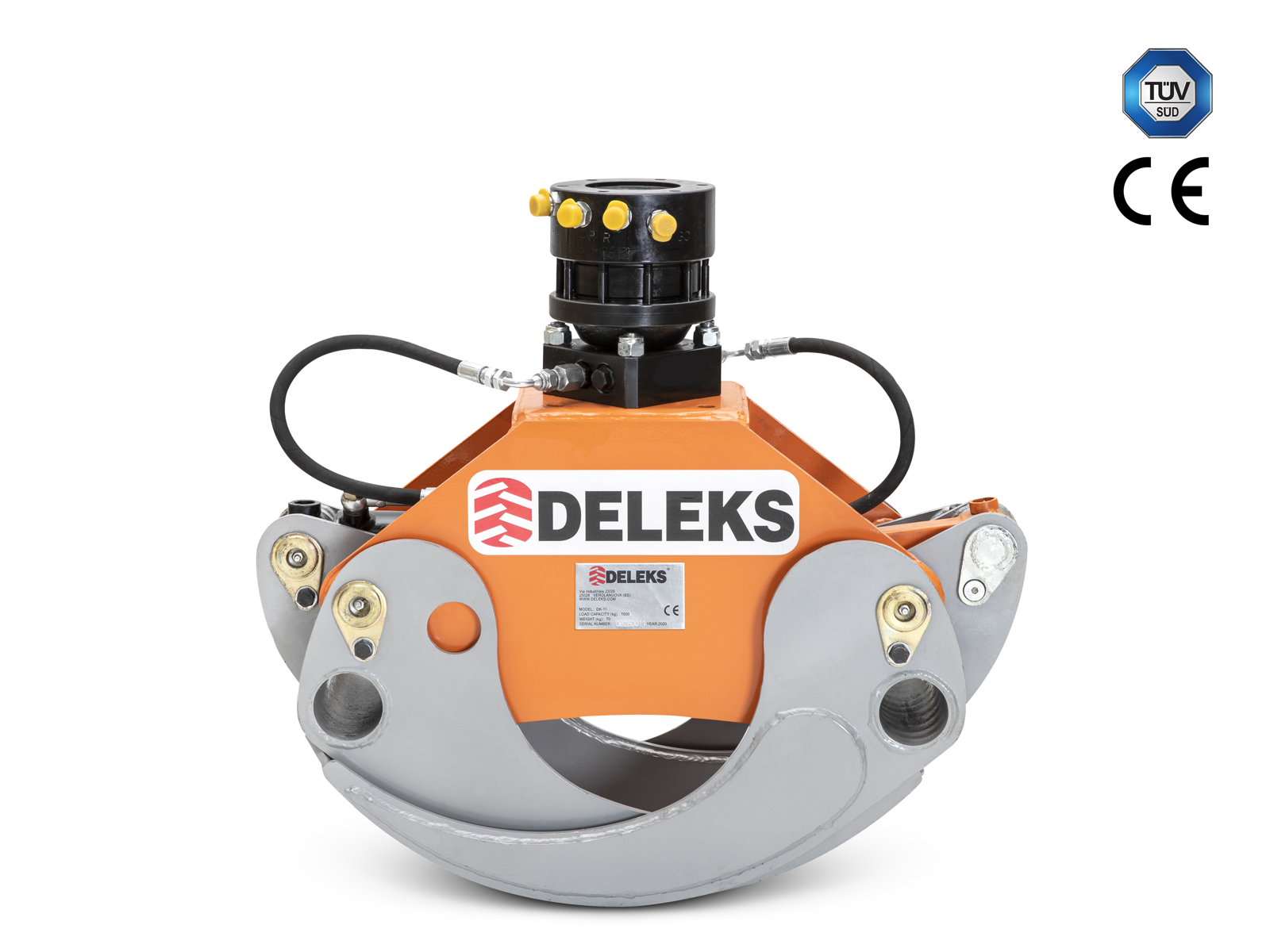

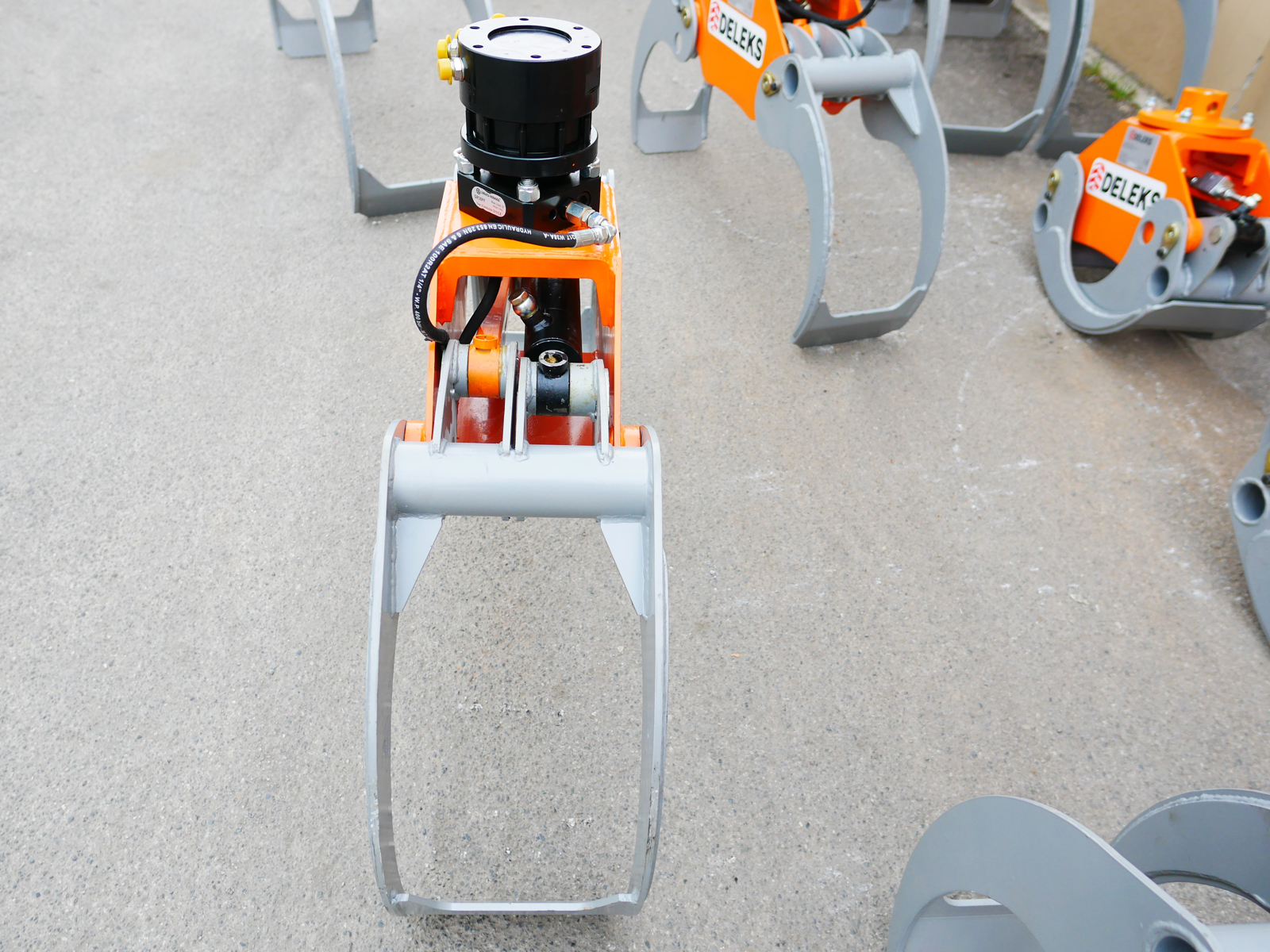

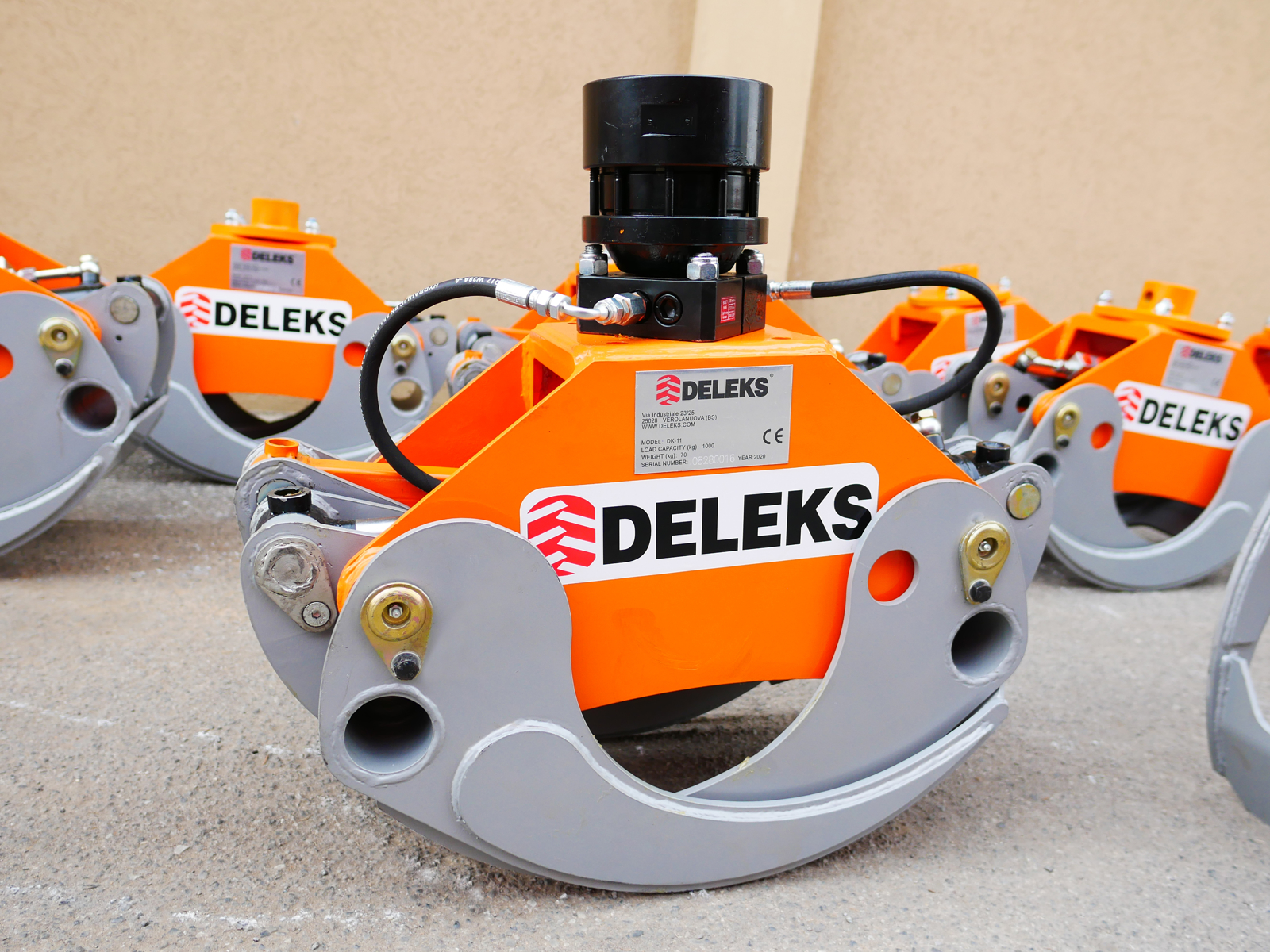

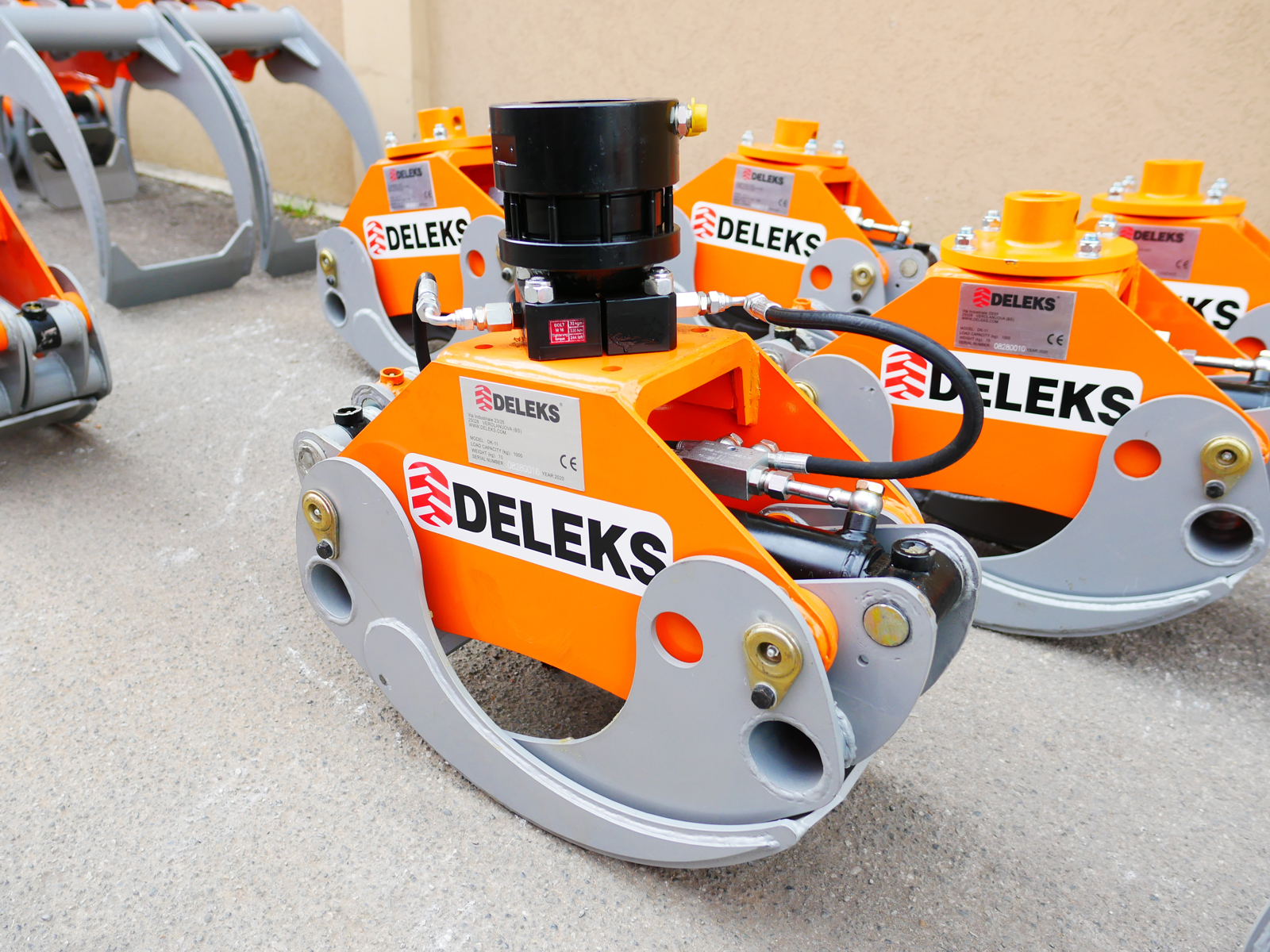

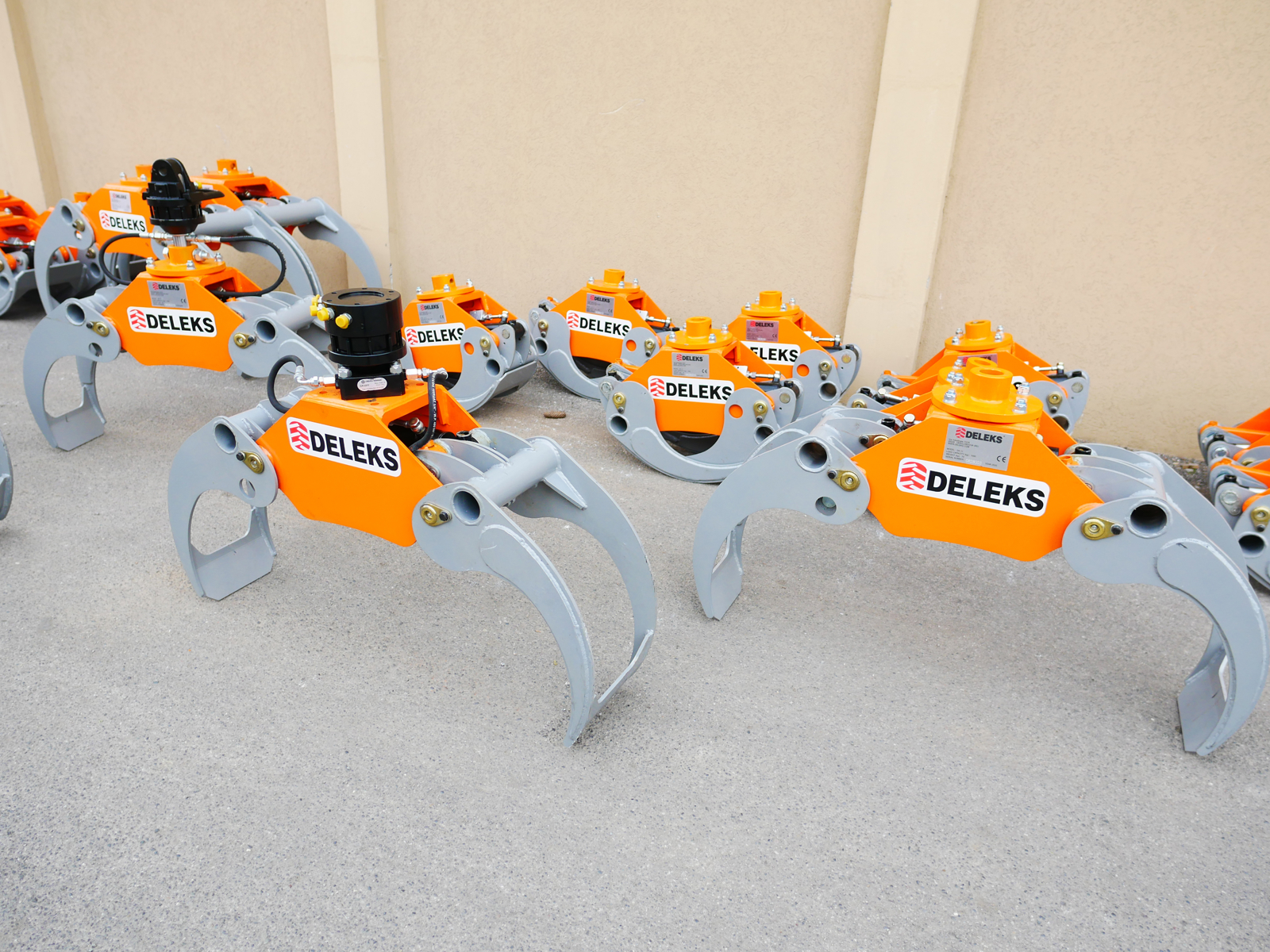

Pinza forestale da 10Qli per legna con rotore flangiato per attacco rapido, mod. DK-11C + GR-30FF
DETTAGLI

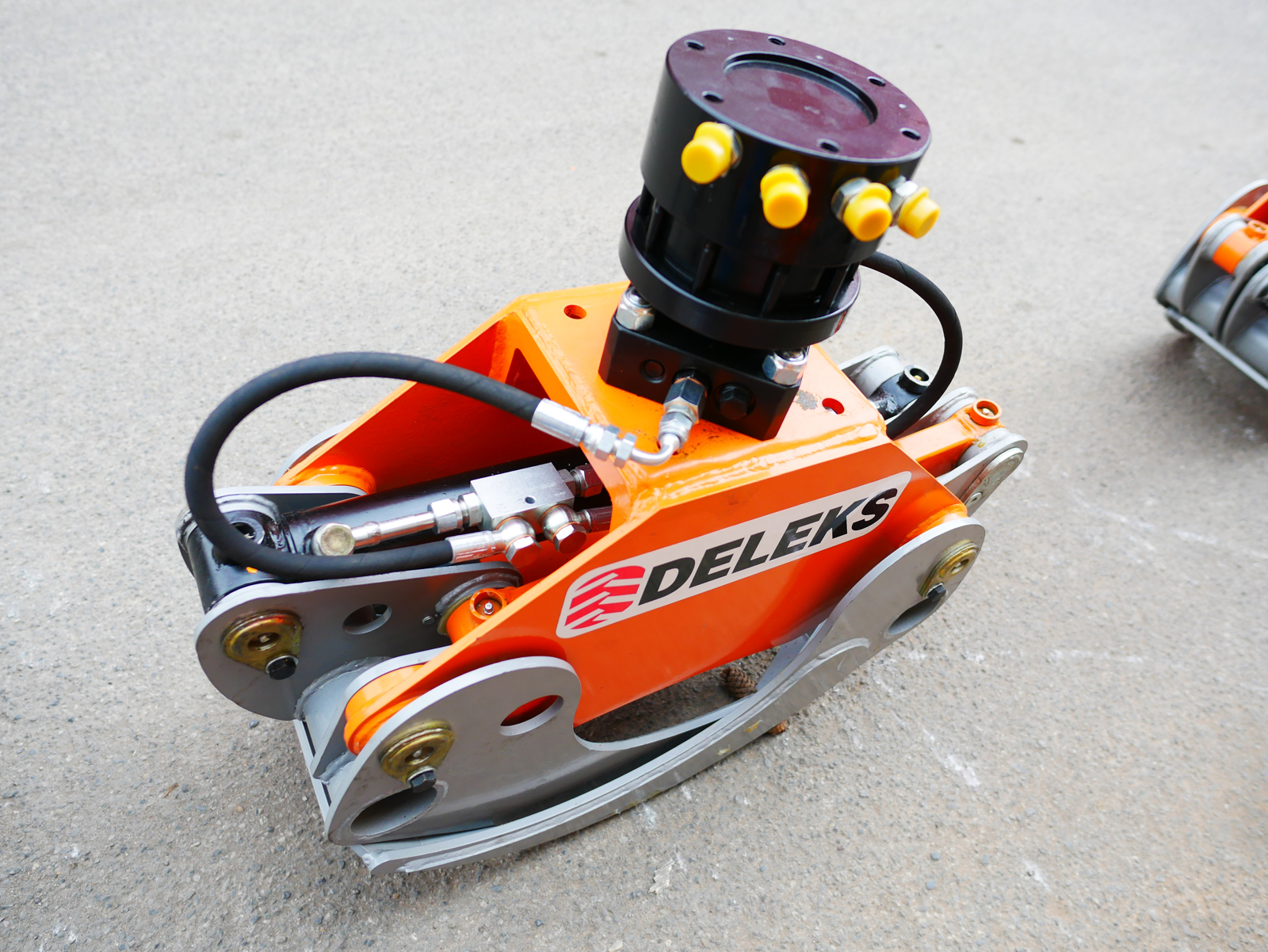

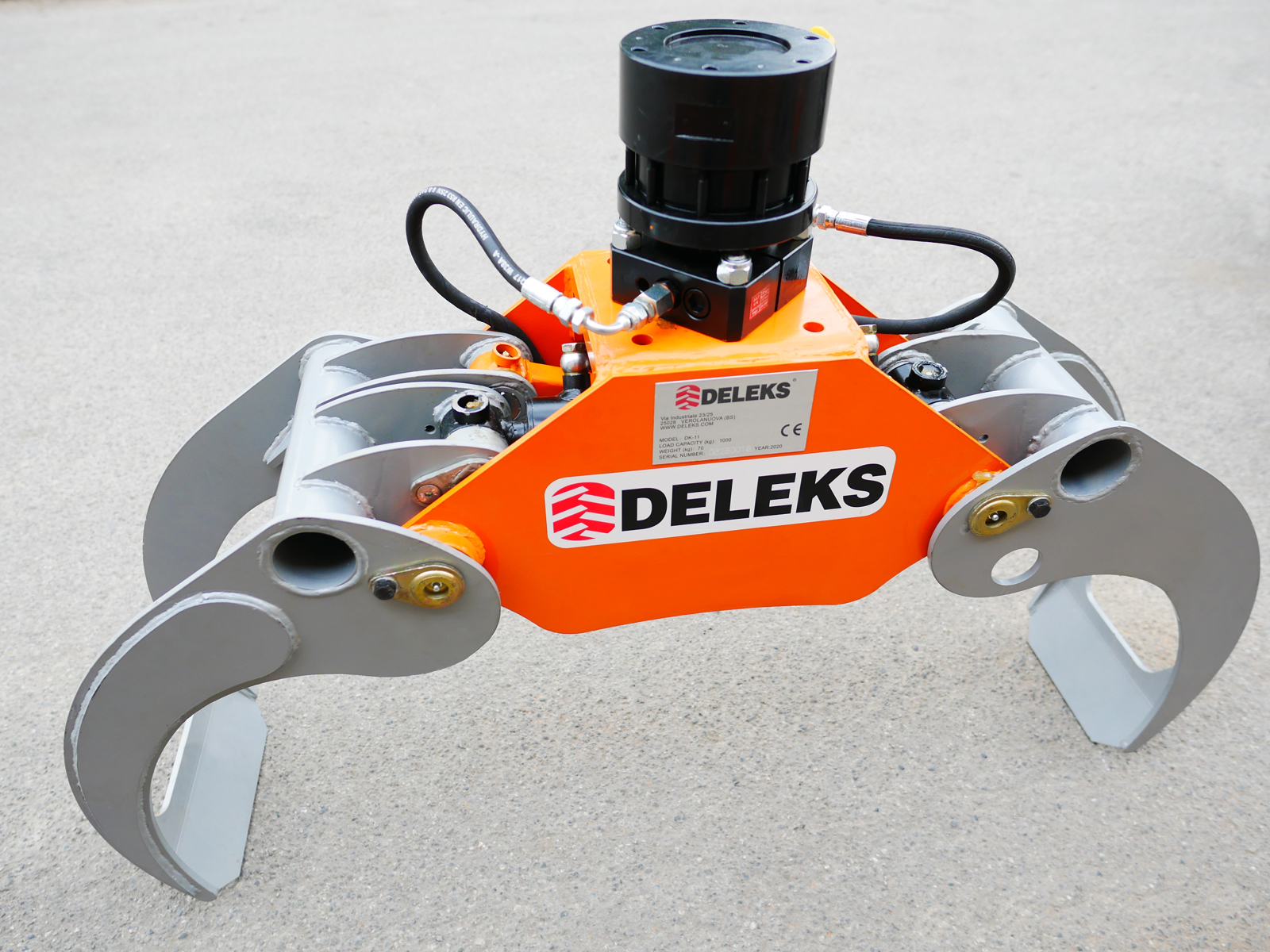

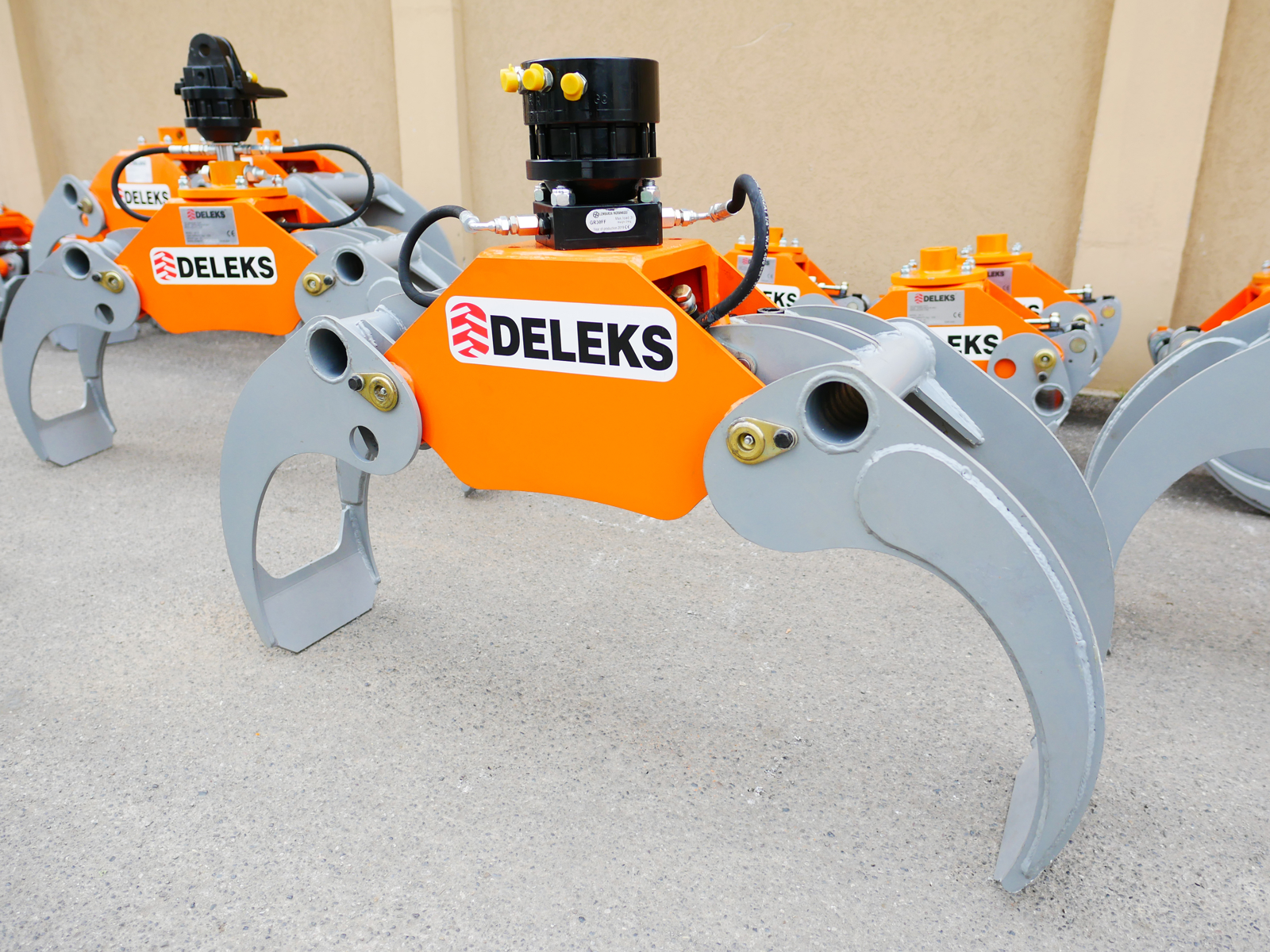

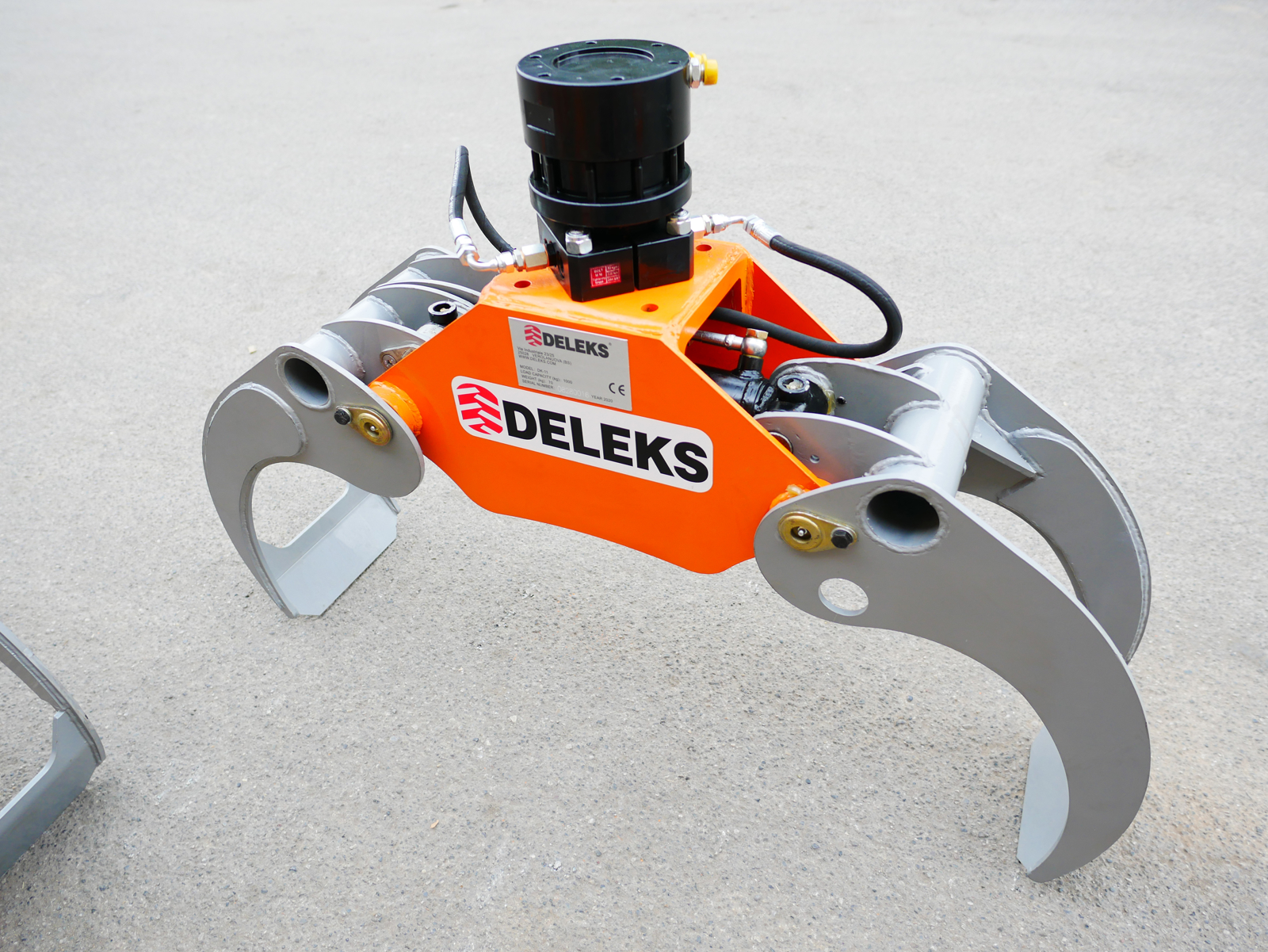

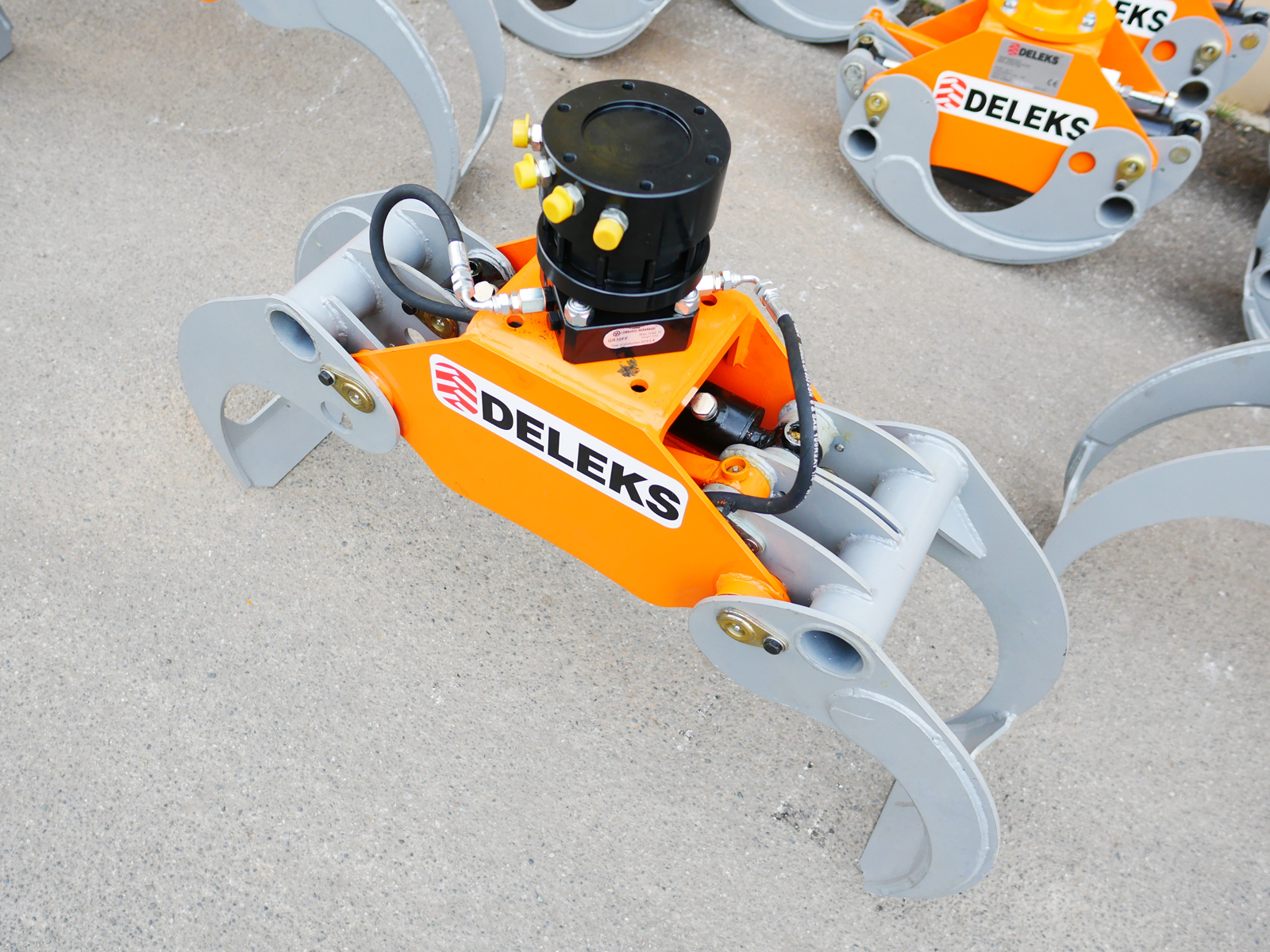

Pinza per legna DK-11C DELEKS con Rotore Lombarda Ingranaggi GR30FF flangiato, pinza per tronchi per escavatori, gru e caricaletame. Portata massima 1000kg.
APPLICAZIONE
Pinza oleodinamica universale a cilindro orizzontale, per la movimentazione, il carico e lo scarico di tronchi d'albero. Completa con rotore Lombarda Ingranaggi 30 qli.
La pinza è adatta per gru e miniescavatori 18-35 Q.li di qualsiasi marca, Bobcat, Case, Caterpillar, Ihimer, JCB, Komatzu, etc.
Area di presa: 0.16m2
Forza di presa: 6.2KN
Su richiesta viene fornita l’Elettrovalvola 6 Vie, Made in Italy. Conformità CE, Garanzia 2 anni.
VANTAGGI

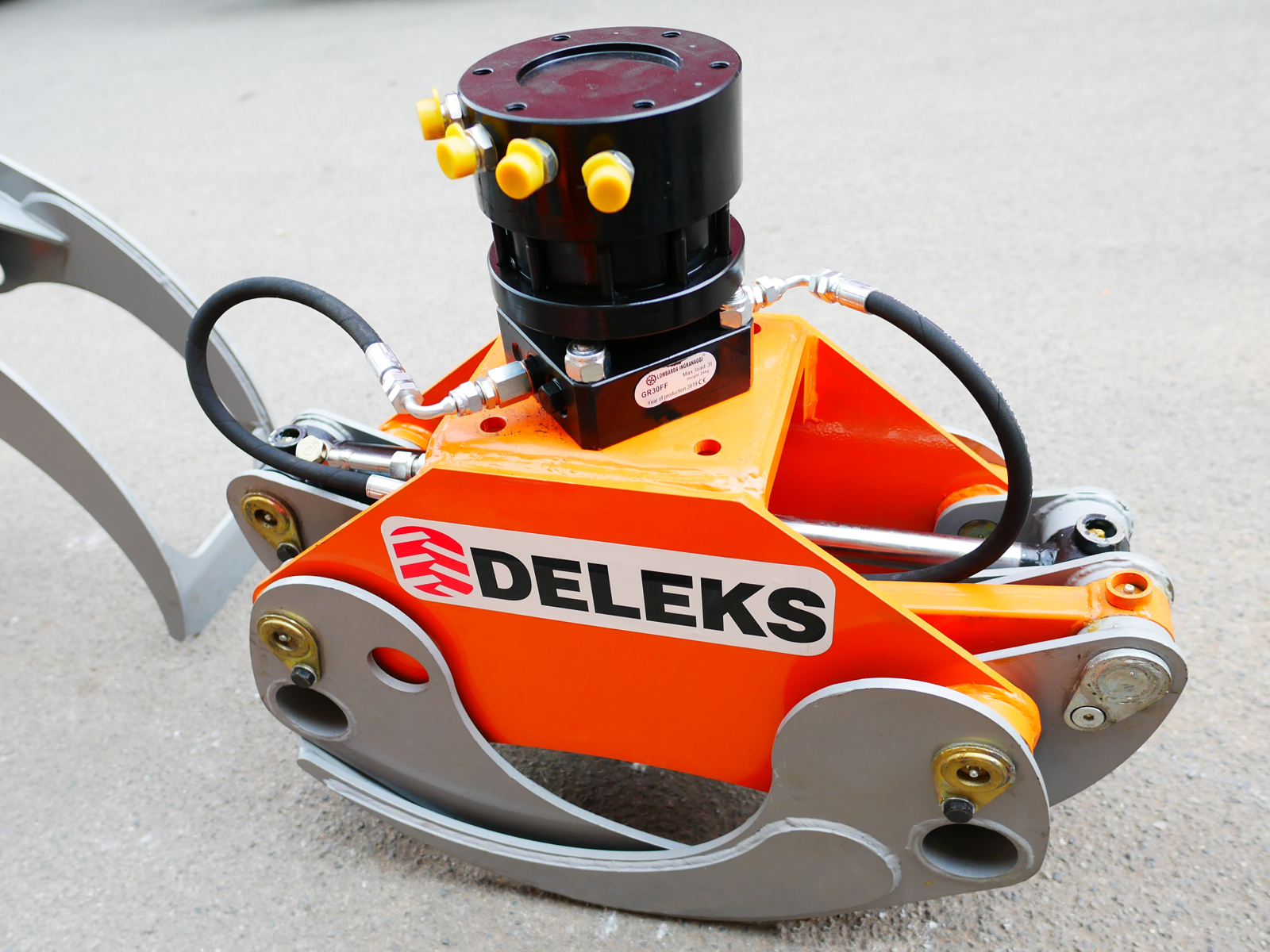

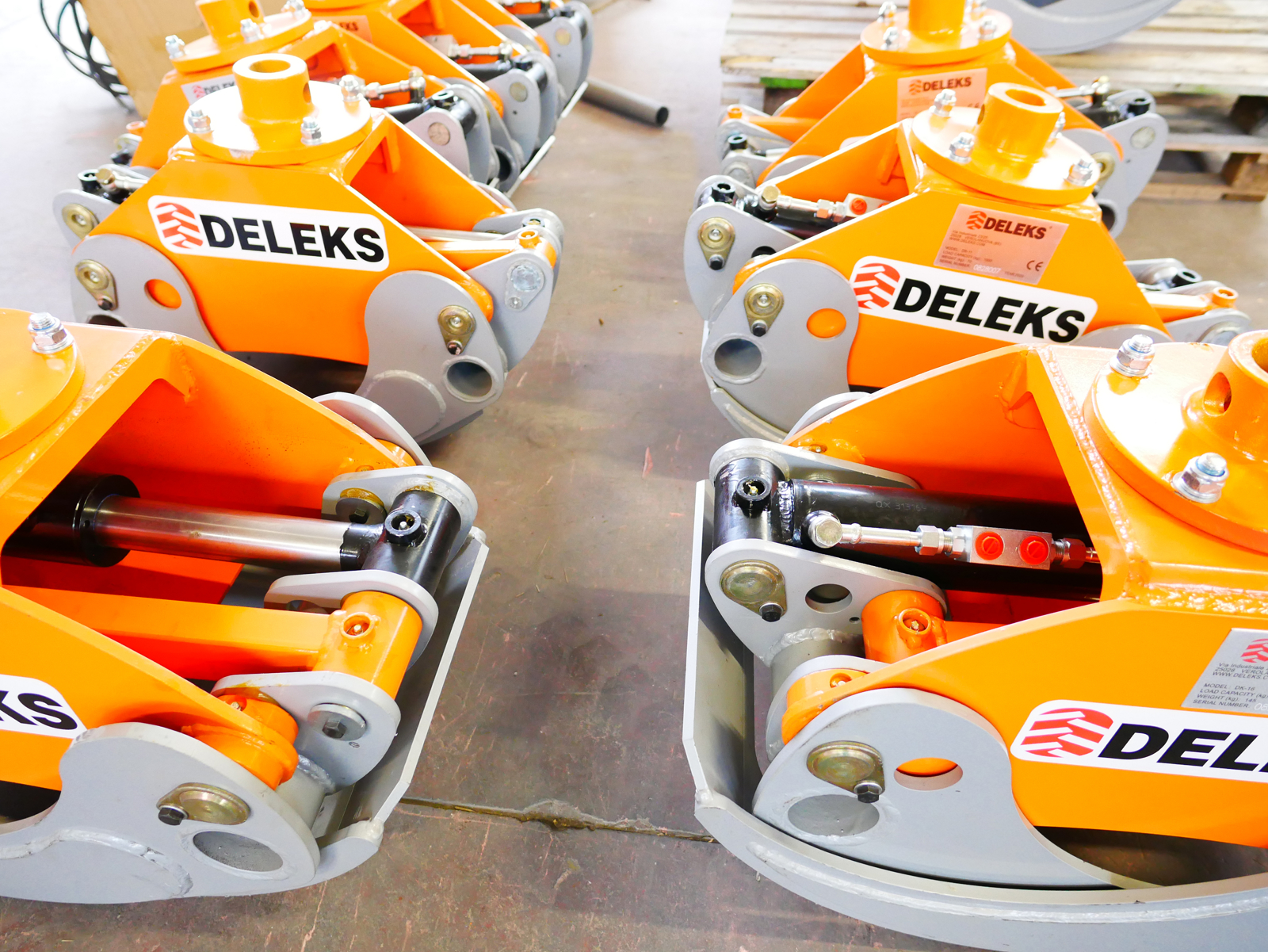

Il cinematismo realizzato a doppia chela sovrapponibile, permette alla pinza di abbracciare stringendo con forza la legna da movimentare, evitando così pericolose cadute in fase di carico e scarico.

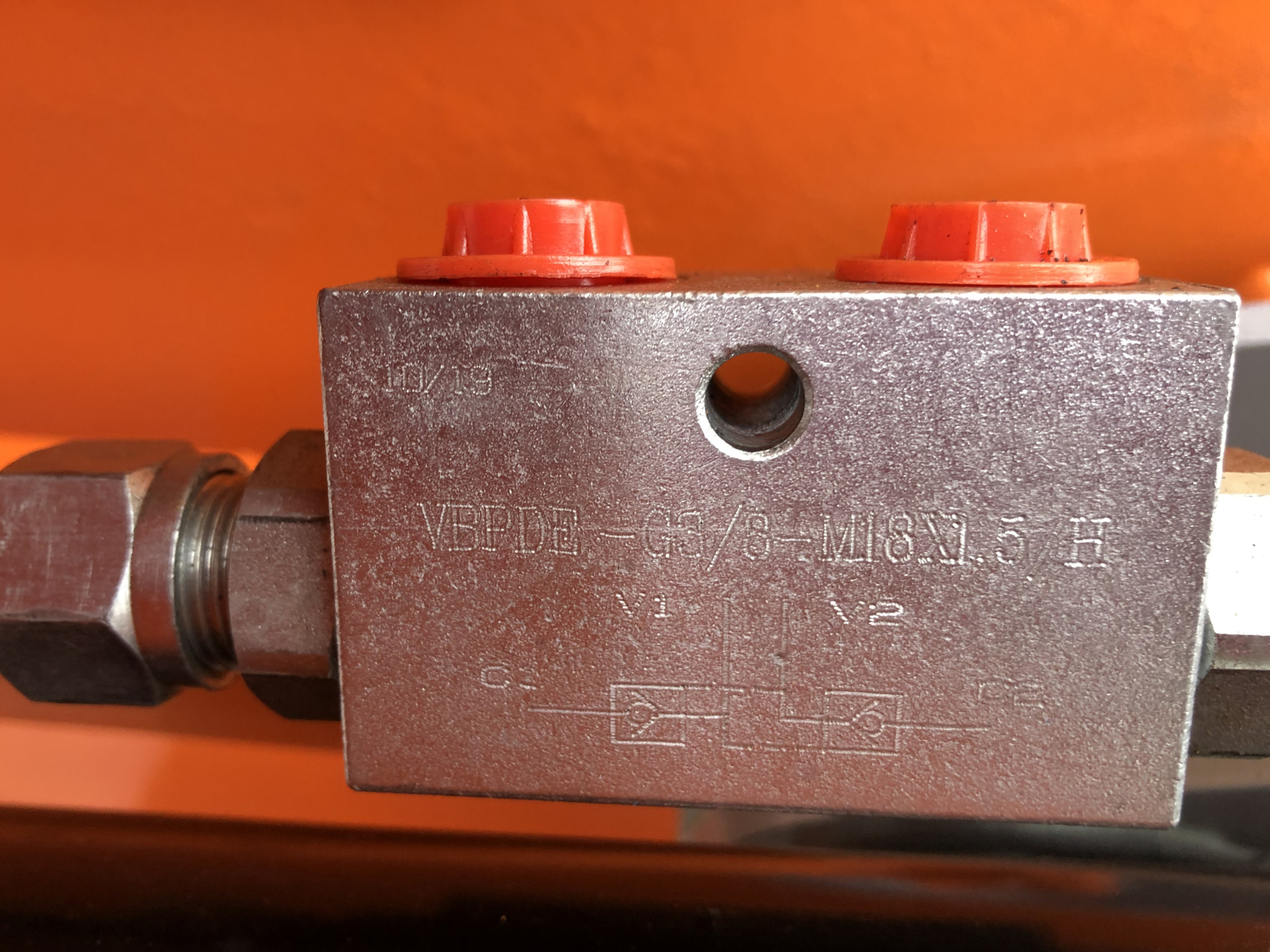

Valvola di blocco di serie sul pistone idraulico.
Costruita in acciaio S355.

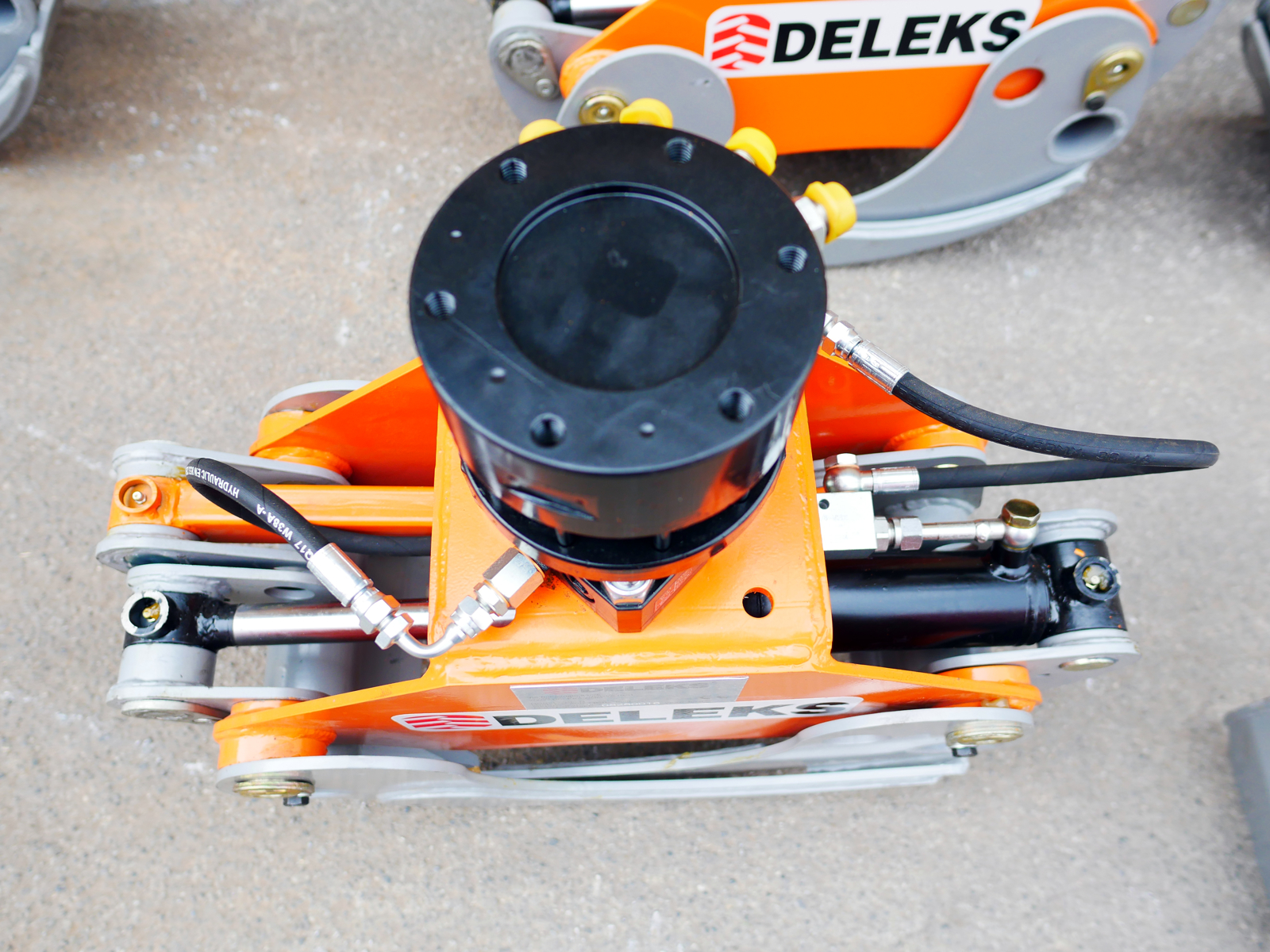

Rotore flangiato.
Boccole con bronzine.
L’operatore può ruotare la pinza a 360° continuato.
Optional: Elettrovalvola 6 Vie, marca Rexroth (Made in Italy), che permette alla pinza di lavorare con i soli due tubi idraulici della benna.La valvola deve essere collegata ad una fonte di corrente 12 volt, per esempio al clacson. Dopodichè si usa il tasto del joystick per selezionare rotazione o apertura della pinza (vedi video dimostrativo). Non vengono forniti i tubi idraulici.
CARATTERISTICHE
| Caratteristica | Unità metrica |
|---|---|
| Peso | 103.0 kg |
| Capacità di carico | 1000.0 kg |

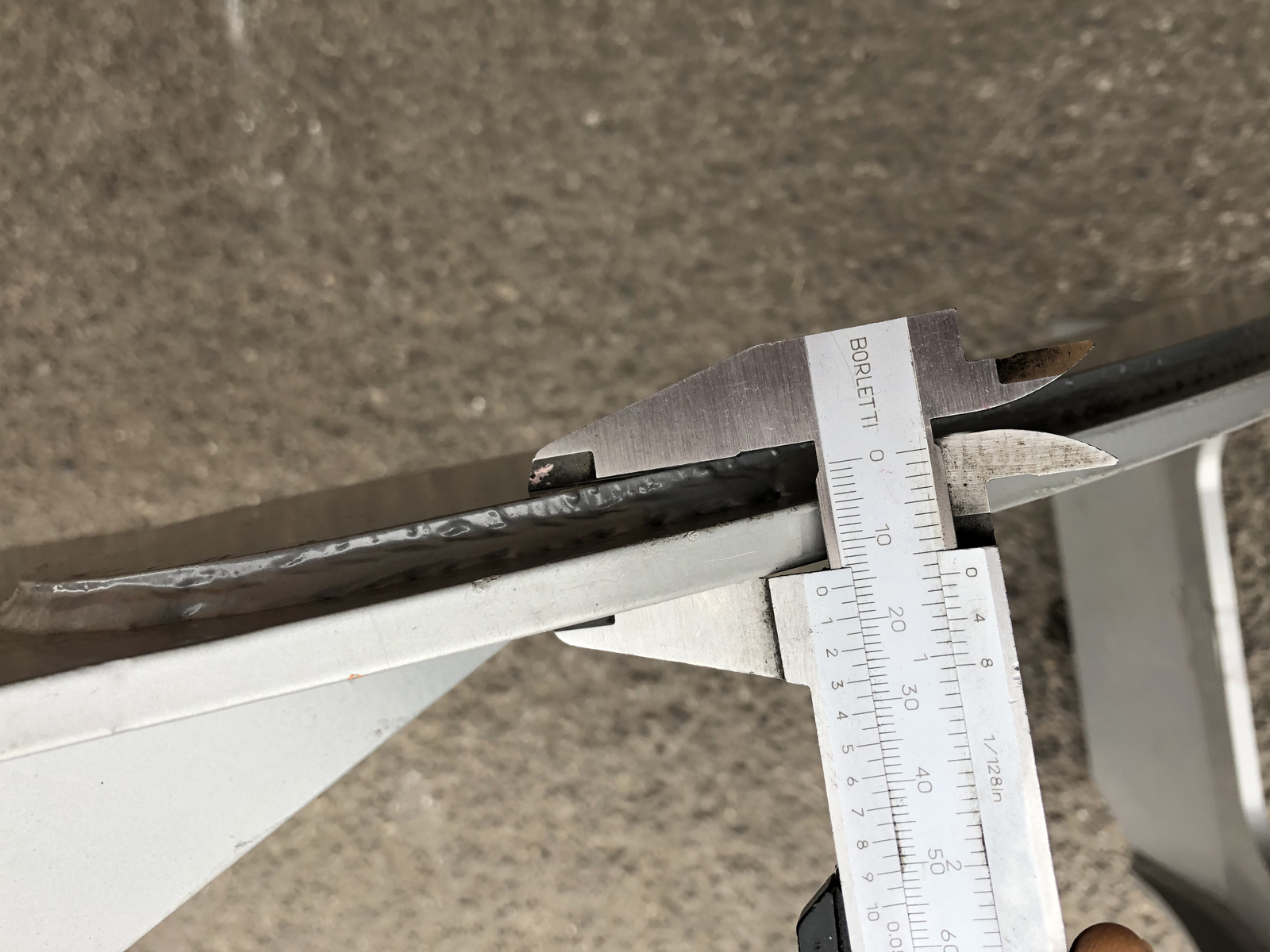

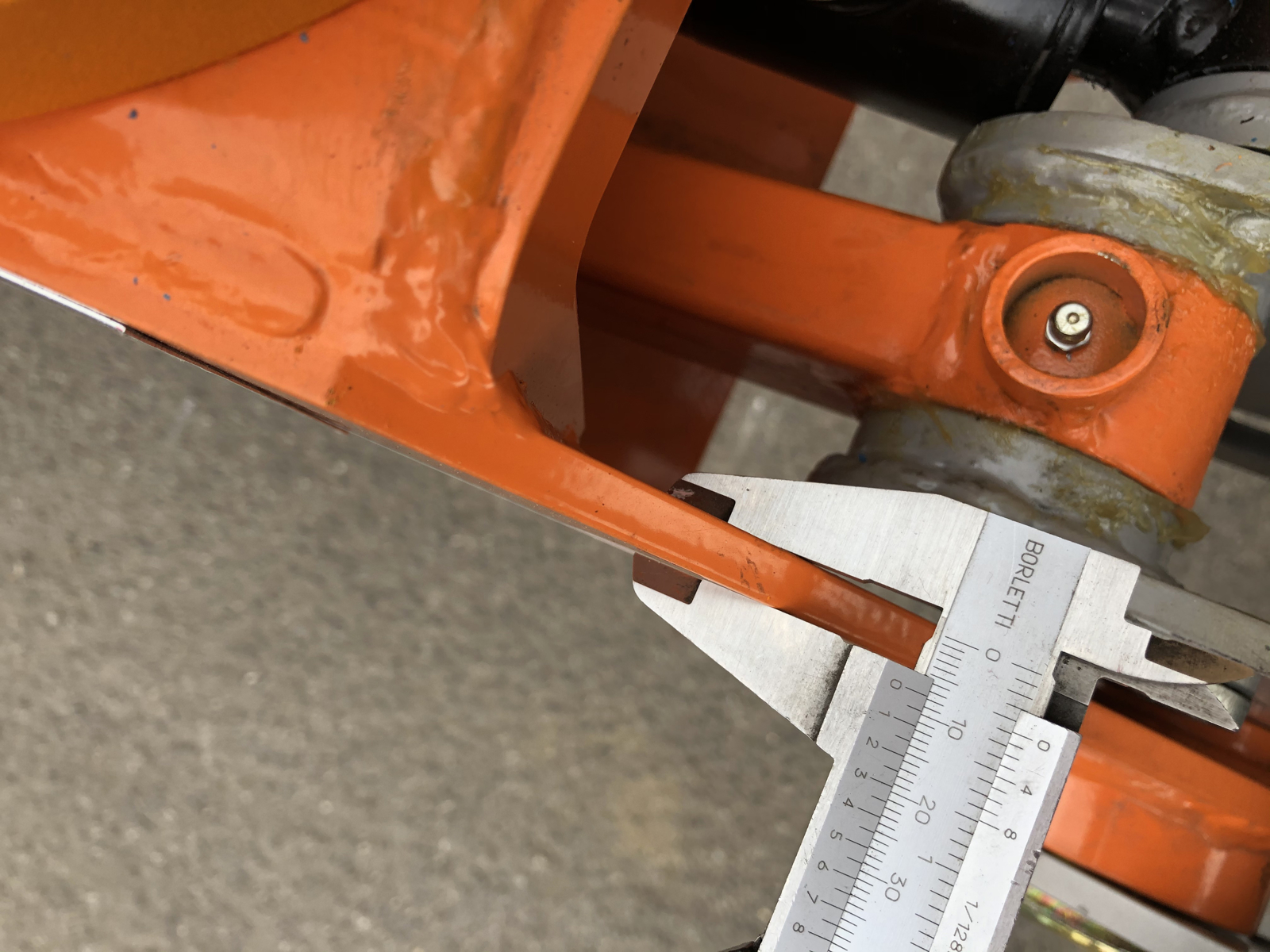

| Spessore telaio | 8.0 mm |
| Pressione di esercizio | 80 - 120 bar |
| Flusso ottimale dell'olio | 18 - 22 l/min |

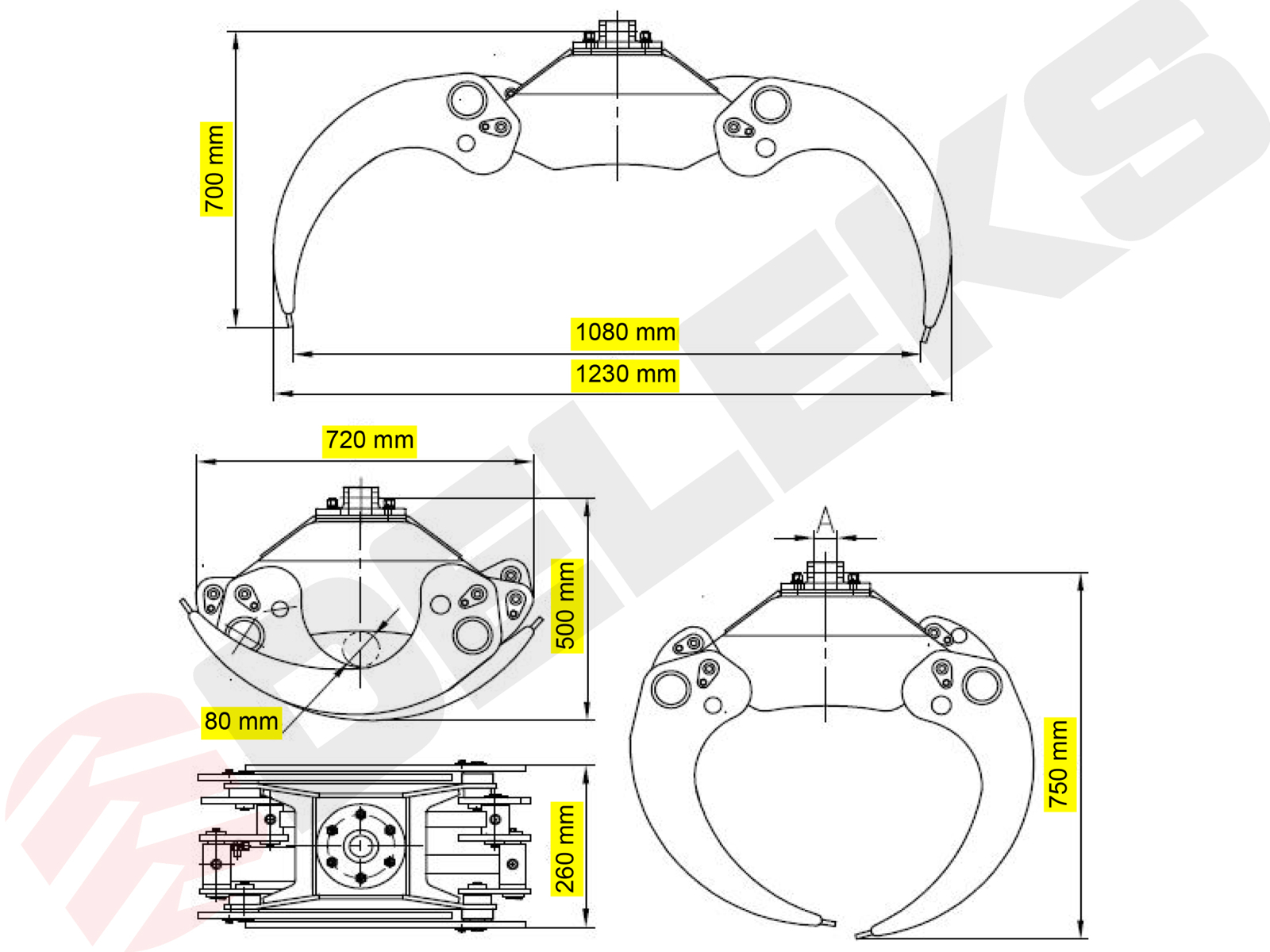

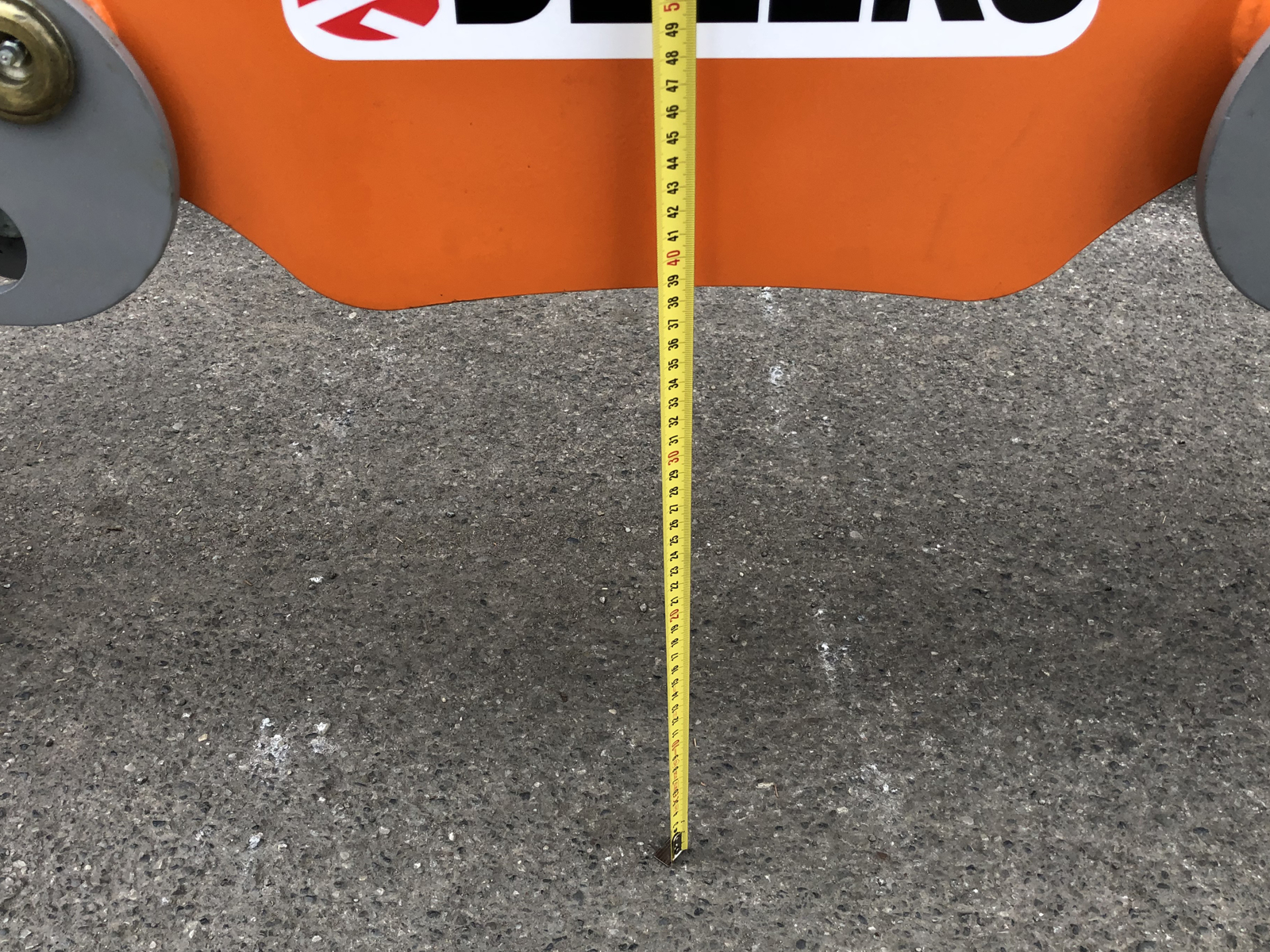

| Altre misure | Vedi immagini |
| Tubi idraulici | 400 bar |
| Apertura massima | 1080.0 mm |
| Altezza, pinza aperta | 850.0 mm |
| Altezza, pinza chiusa | 680.0 mm |
| Larghezza, pinza aperta | 1230.0 mm |
| Larghezza, pinza chiusa | 720.0 mm |
| Profondità | 260.0 mm |
| Diametro minimo ramo | 40.0 mm |

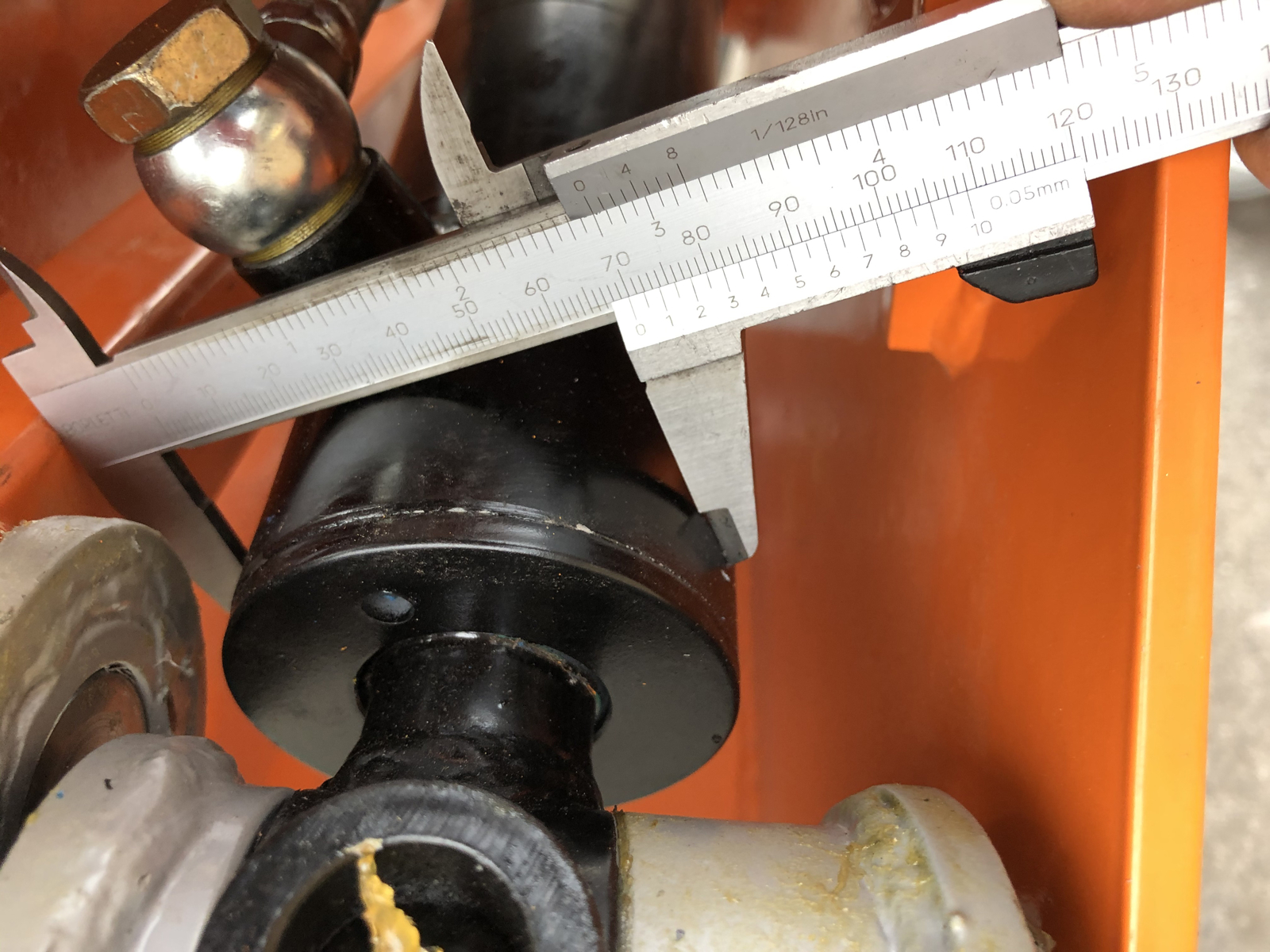

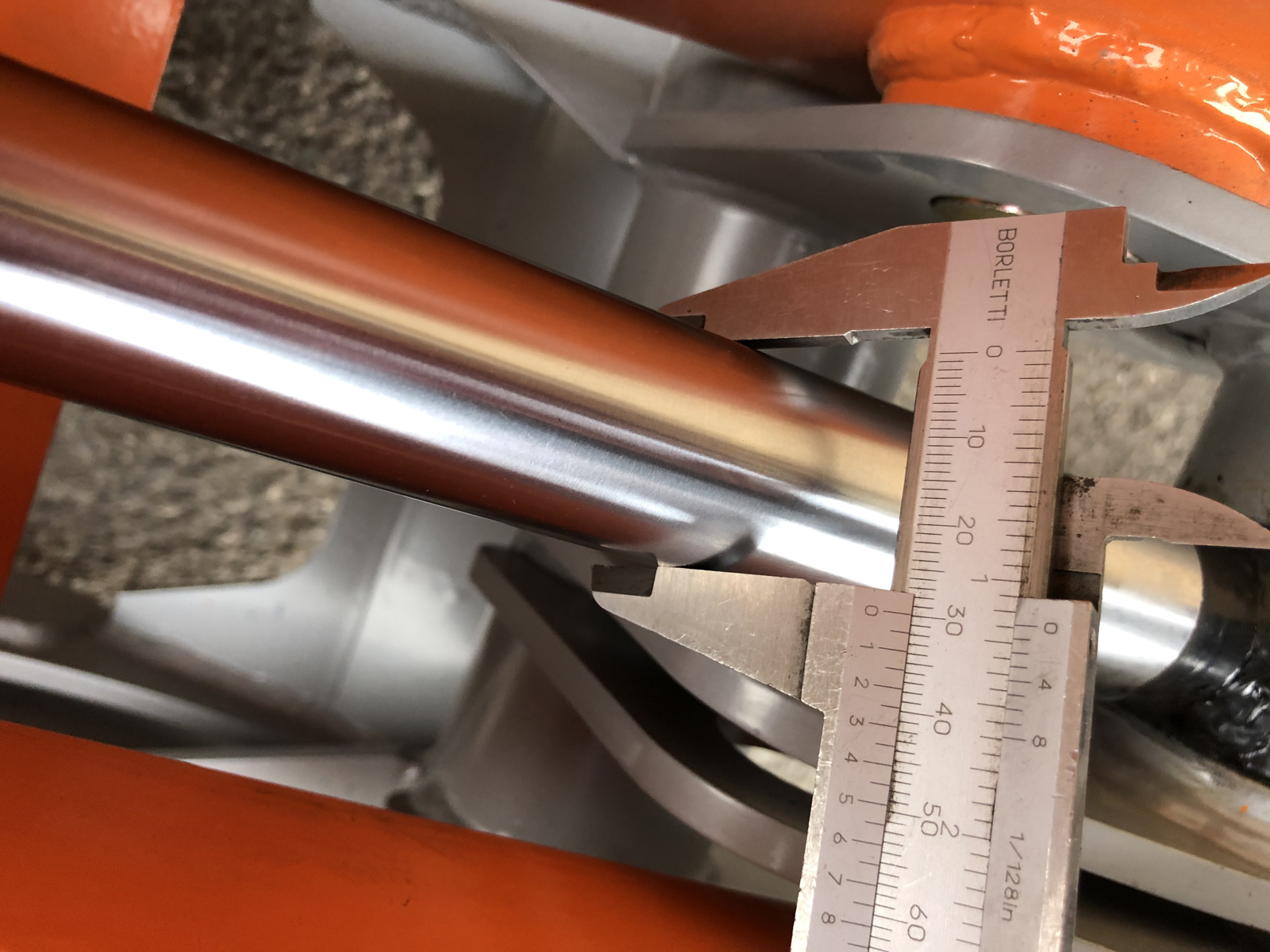

| ø cilindro idraulico | 70.0 - 30.0 mm |
| Pressione massima | 200 Bar |

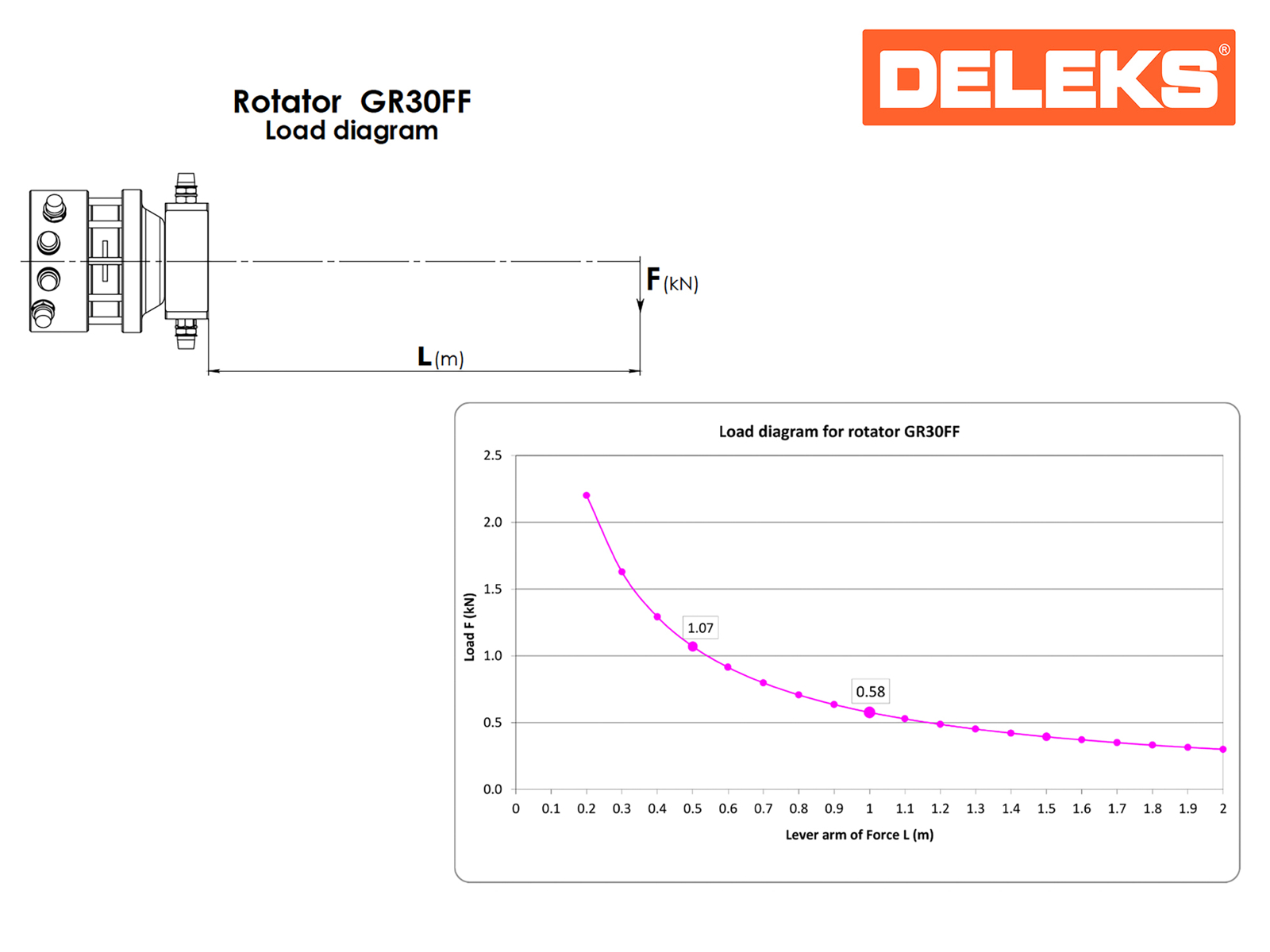

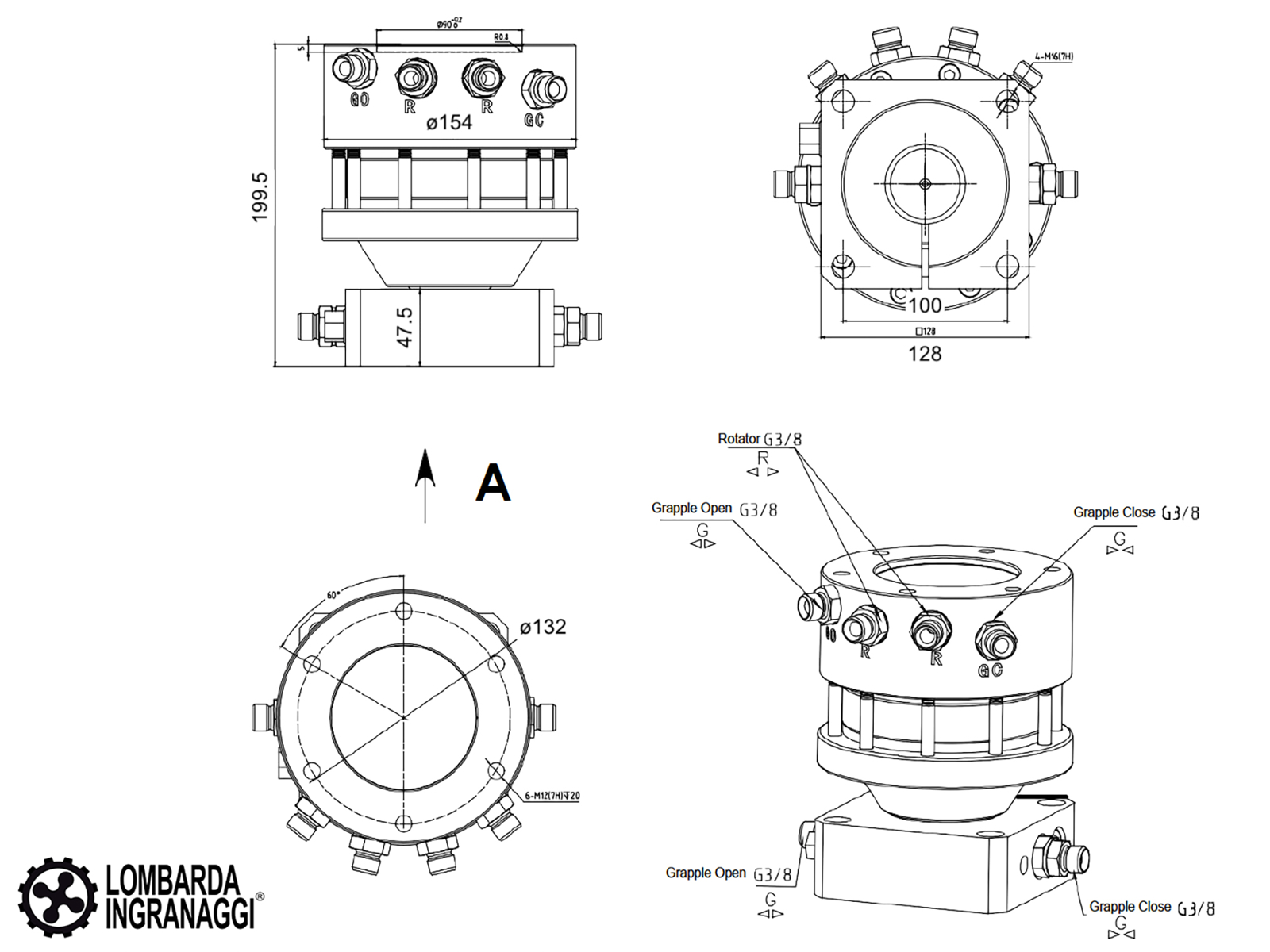

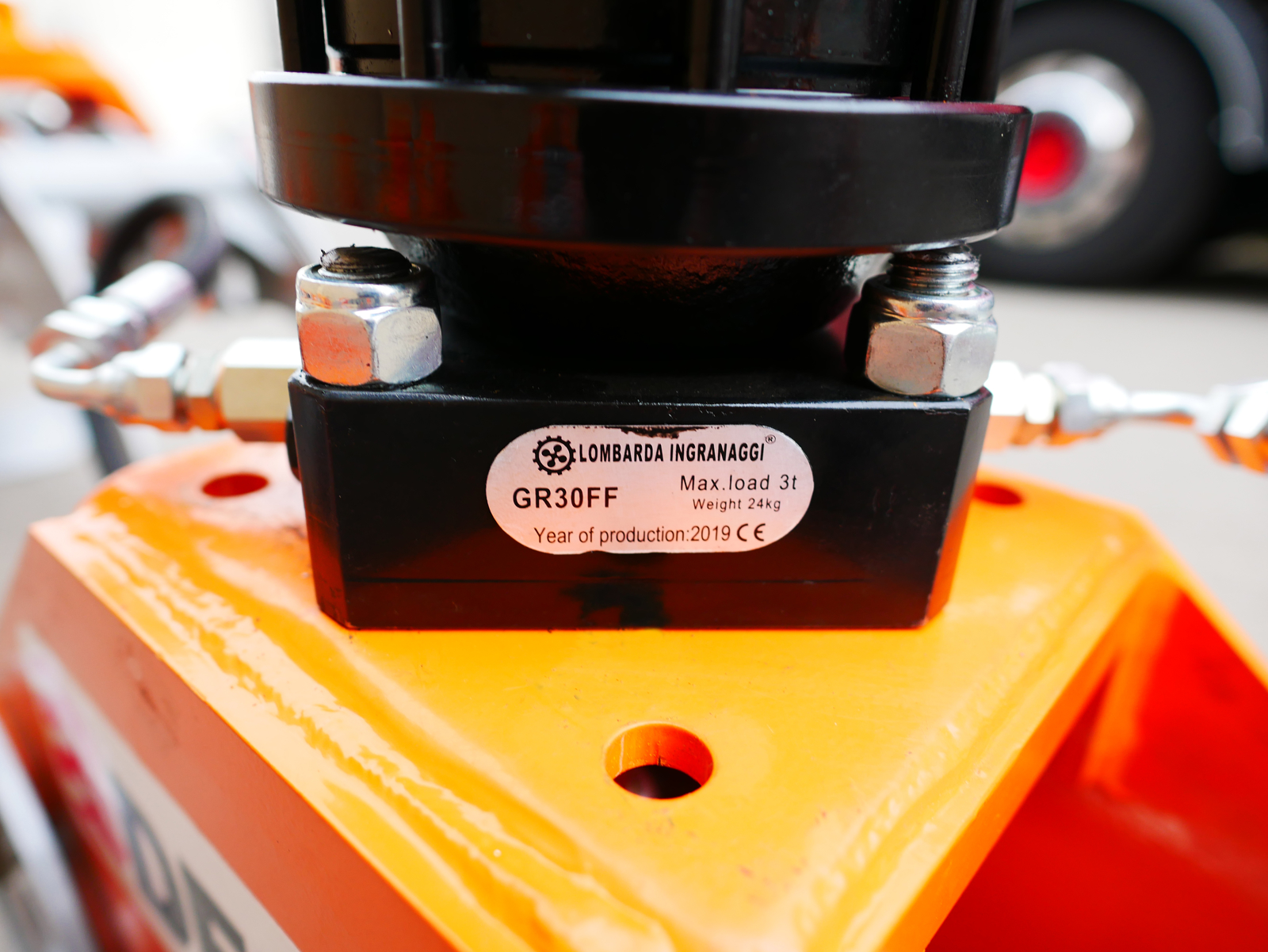

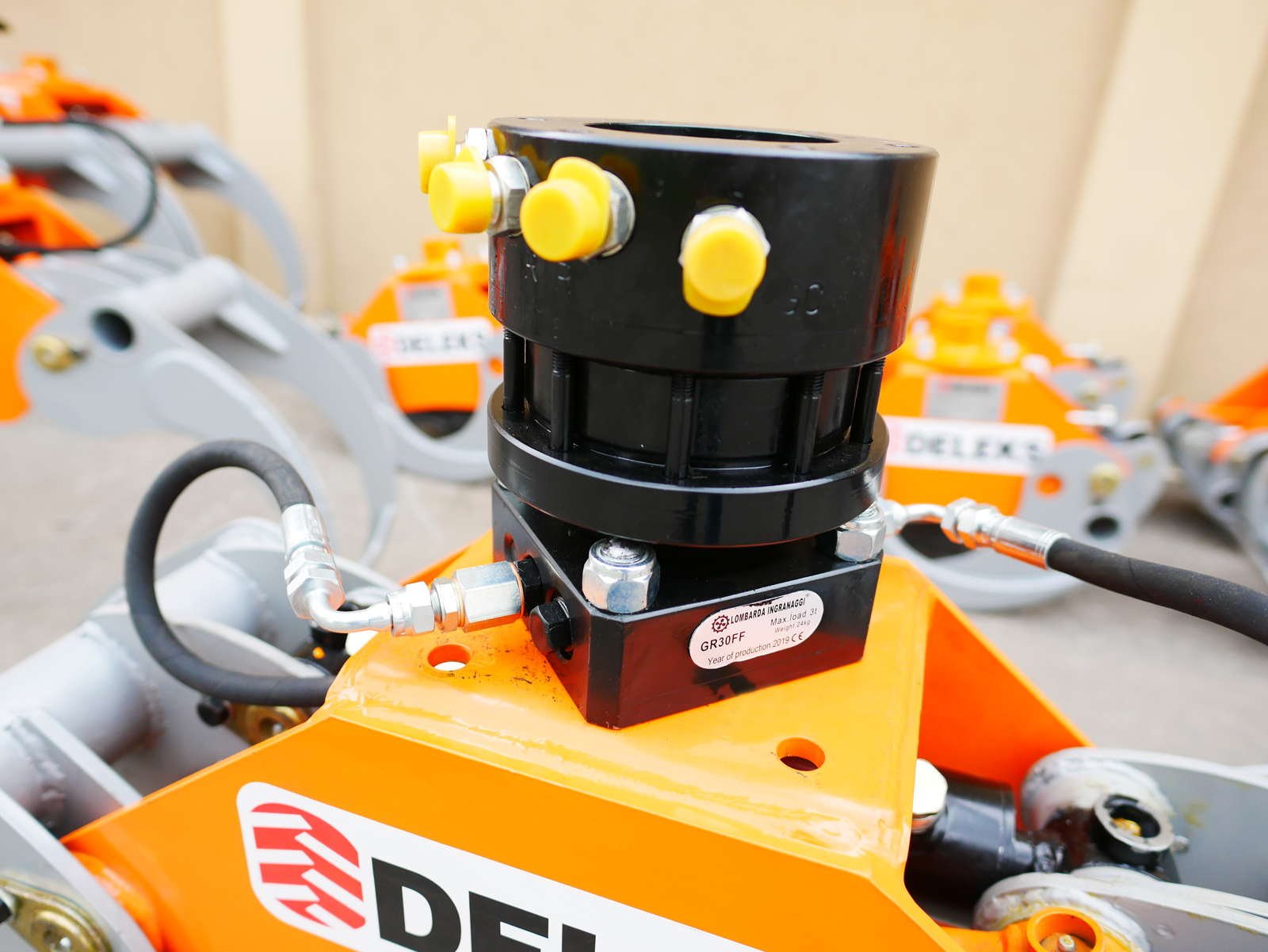

| Rotore | Lombarda Ingranaggi GR-30FF (10 q.li) |
| Range Miniescavatori | 18 - 35 q.li |
| Misure imballo per spedizione | 600.0*800.0*450.0 mm |
